浮筑地板材料

VIKAFOAM®介绍

IAC声学生产的VIKAFOAM®是一个多空弹性体,有一种特殊类型的聚醚聚氨酯弹性体制造而成。本产品用于机械行业和建筑行业隔振用途。浮筑地板由VIKAFOAM®和混凝土、木材施工而成。这些材料结合起来可用于提供极有效的消声或隔振。此系统可用于大型、小型工程、非常灵活。VIKAFOAM® 材料具有优异的隔离振动性能、优异的耐化学性和长寿命,因此也用于建筑行业,将整个建筑部分彼此隔离。



以下是一部关于我们为丹麦哥本哈根的Wave购物中心电影电影院设计的浮动地板的视频。


一体化解决方案展示

城市综合体影视&娱乐中心振动控制解决方案

哥本哈根Wave购物中心诺兰影院浮动地板应用

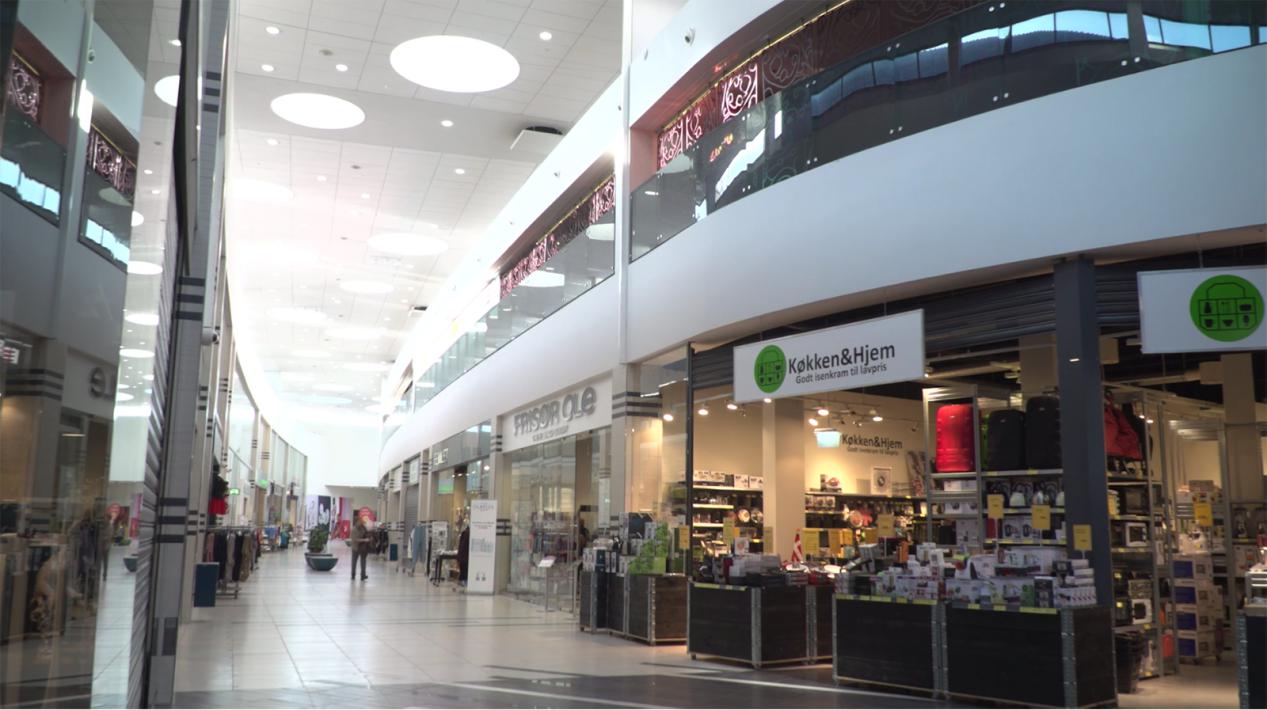

哥本哈根WAVE购物中心是集商店、餐饮及电影娱乐为一体的大型综合商场,为了让人们购物及用餐时不会被电影播放的声音所打扰,电影院的建设中需要认真考虑隔声问题。

电影院的噪声控制难点在于除了电影声音外,观众应不能听到别的声响。

IAC通过电影院的隔声门隔绝了空气传声,通过暖通消声器降低空调噪声对电影院内的影响。还采用聚氨酯浮筑地板材料来解决电影院里面的声音通过引起地面振动而导致的固体传声。由于电影院的低频音响比较好,因此我们还要考虑22Hz低频通过空气及固定传声的问题。


IAC通过自主开发的浮筑地板选型计算软件从数十种对应不同截止频率与载荷的材料中,选择了截止频率低于10Hz的型号产品,并通过点铺的方式进行铺设安装。

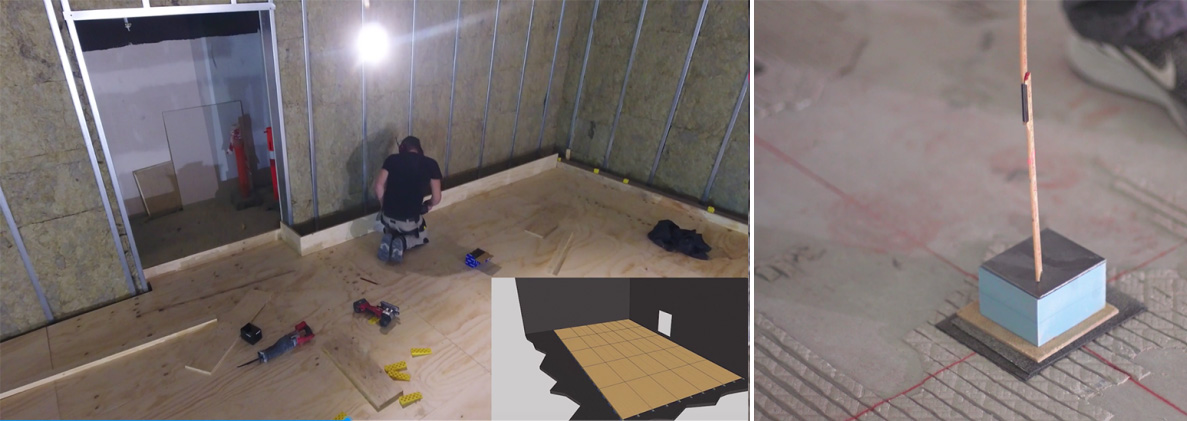

计算浮筑地板材料载荷时要考虑水泥地面、观众座椅以及观众的重量。每个减振块上都会铺设金属片,以保证表面光滑平整。然后要对铺设的减振块进行现场平整度测量,并进行整体调整以确保所以减振块上表面在一个水平面上。下一步在浮筑地板减振块上铺设枕木,然后在上面铺设木板,木板上铺设水泥地面,完成浮筑地板结构。水泥地面的四个边缘再架起内墙,做成房中房结构。此项目2017年完成。


城市轻轨及周边振动解决方案

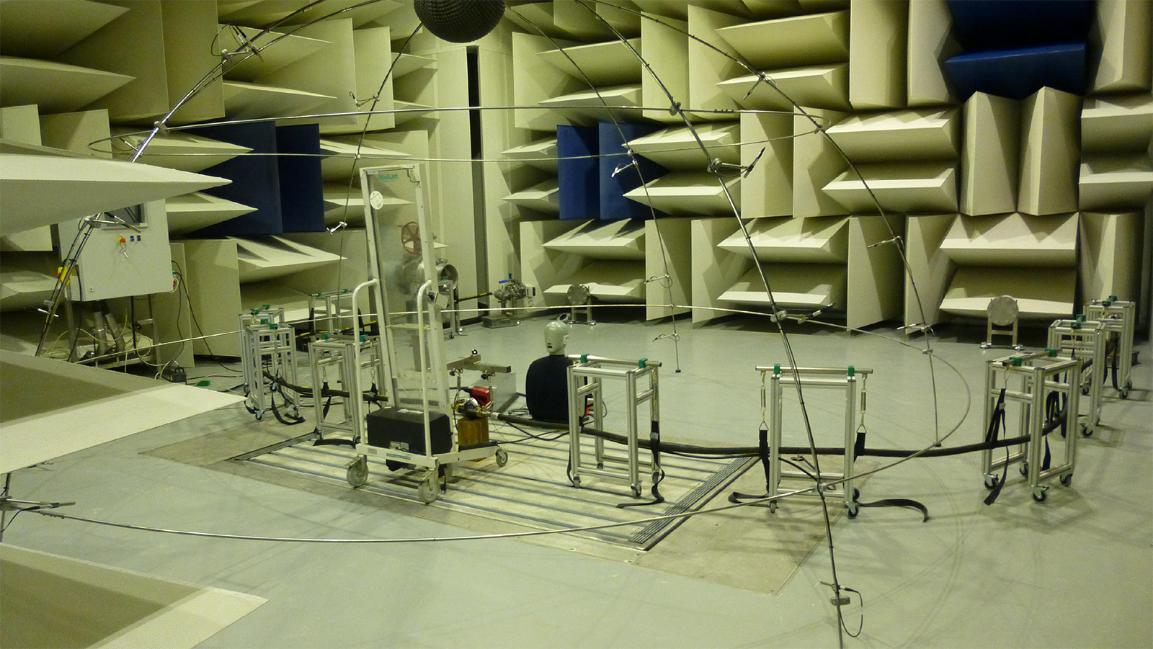

丹麦格兰富(世界著名水泵厂)消声室的VIKAFOAM浮动地板

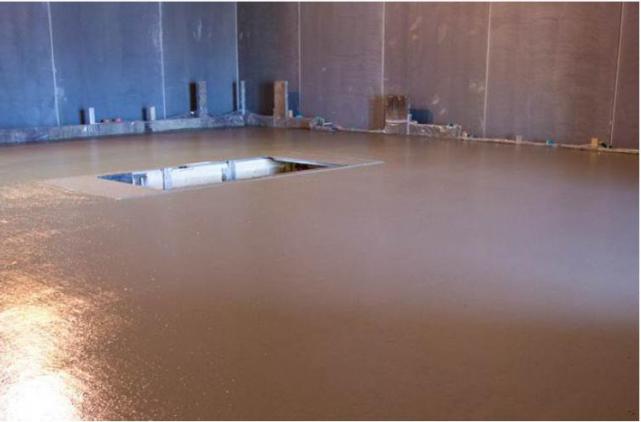

1616050735205734.jpgIAC 为世界著名水泵制造商格兰富公司建造的一个半消声室

    消声室靠近铁路所以隔震室的地板是最重要的

    减振层自然频率要小于10Hz

    减振材料需要足够耐压,楼面需能够荷载18吨的带泵叉车

    地板构造,200 mm 混凝土+75 mm 的IAC声学VIKA®子品牌的浮筑地板材料


工业与办公混用区振动解决方案

丹麦Amager Bakke 垃圾焚烧发电厂,3760平米浮动地板减振防护应用案例

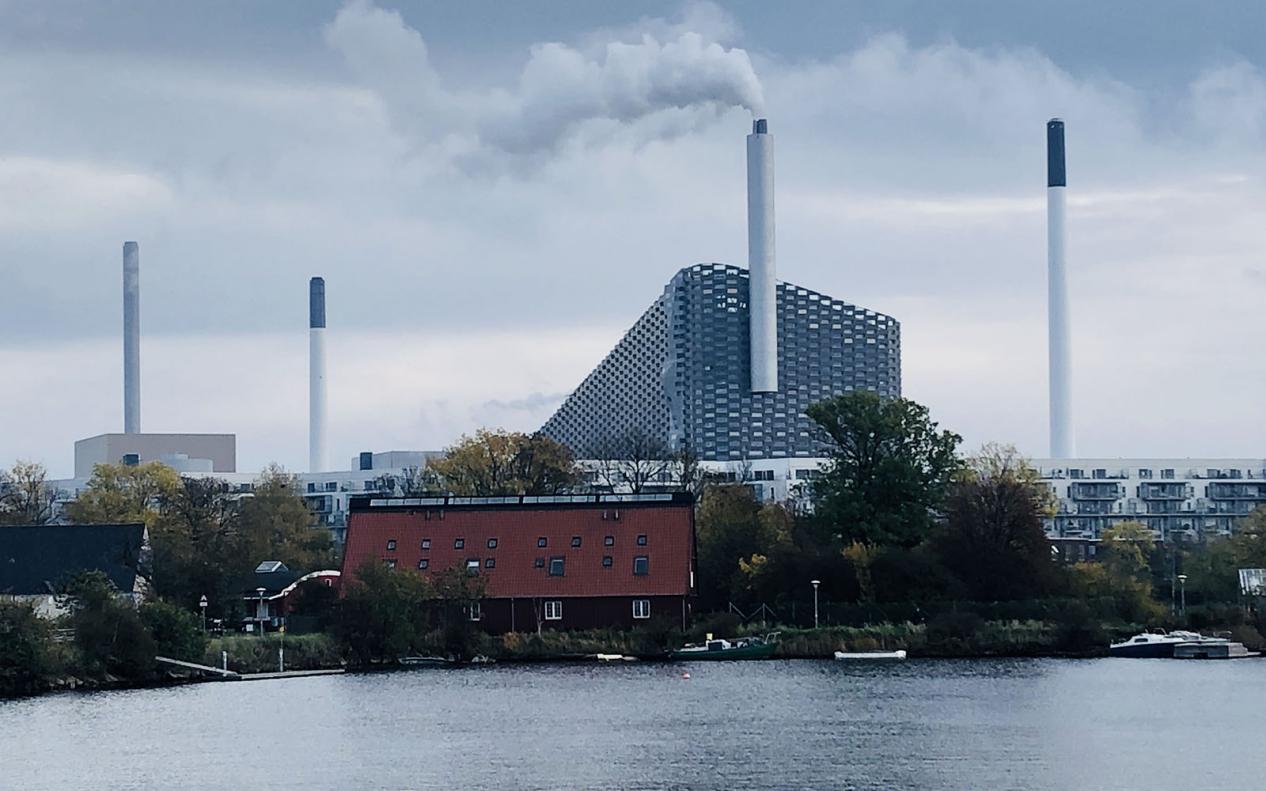

Amager Bakke发电厂位于丹麦哥本哈根市中心附近的工业区。这座80米高的建筑占地41000平方米,屋顶有600米的全年运营的滑雪场。此发电厂于2017年完工,2018年正式投入运营。它取代了一座有45年历史的焚化炉。新电厂每年燃烧约40万吨垃圾,并将其转化为5万户家庭的电力和12万户家庭的区域供暖。

新电厂会应用大量的水泵与烟囱,而大泵与烟囱清洁装置会产生大量噪声及振动,并影响到电厂自身的办公区域声环境,不经控制会让电厂员工工作中产生不适,甚至触碰当地劳动卫生的法律条款。丹麦的工作环境权威机构推荐在办公室需保持的噪声水平需低于45-50 dB[A]。

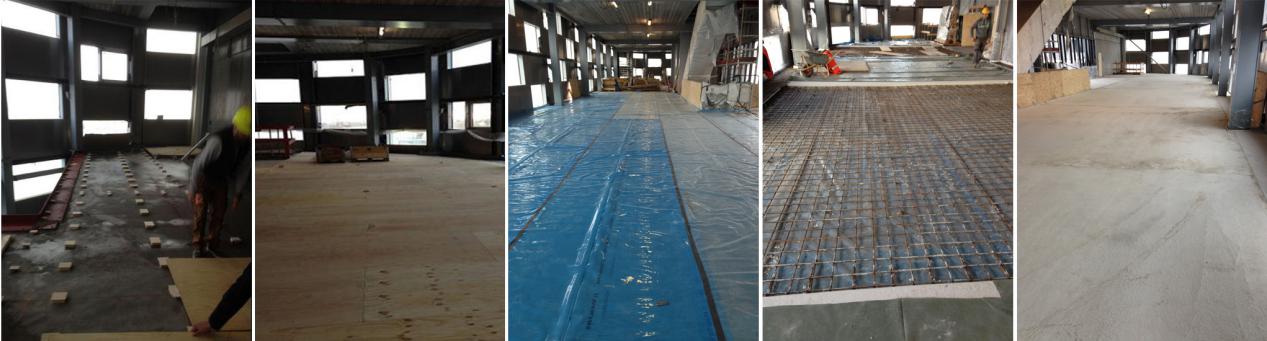

浮动地板规格由工程顾问确定,本项目是由30mm厚浮动地板材料层和一层10mm厚的高强混凝土板构成,技术指标需要低于10Hz的固有频率。且在伸缩接缝处,混凝土板之间的高度差不超过5mm。本项目作业范围为3-10层,总面积为3760平方米。项目开始于2015年11月,于2016年9月完工。
